手拉抓斗

產品詳情:

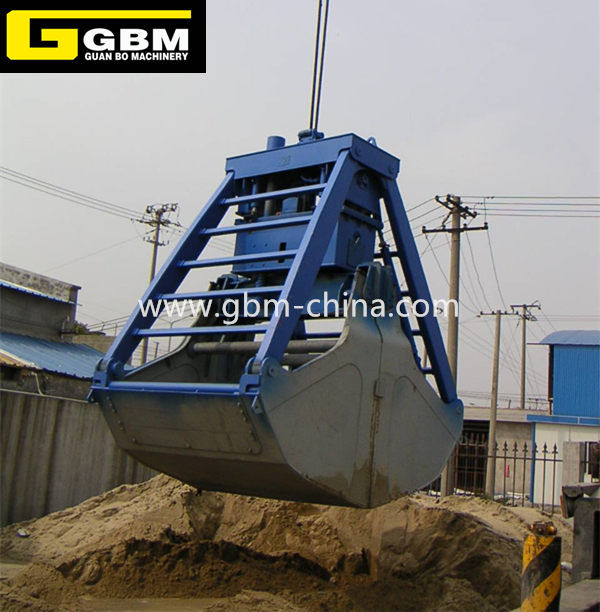

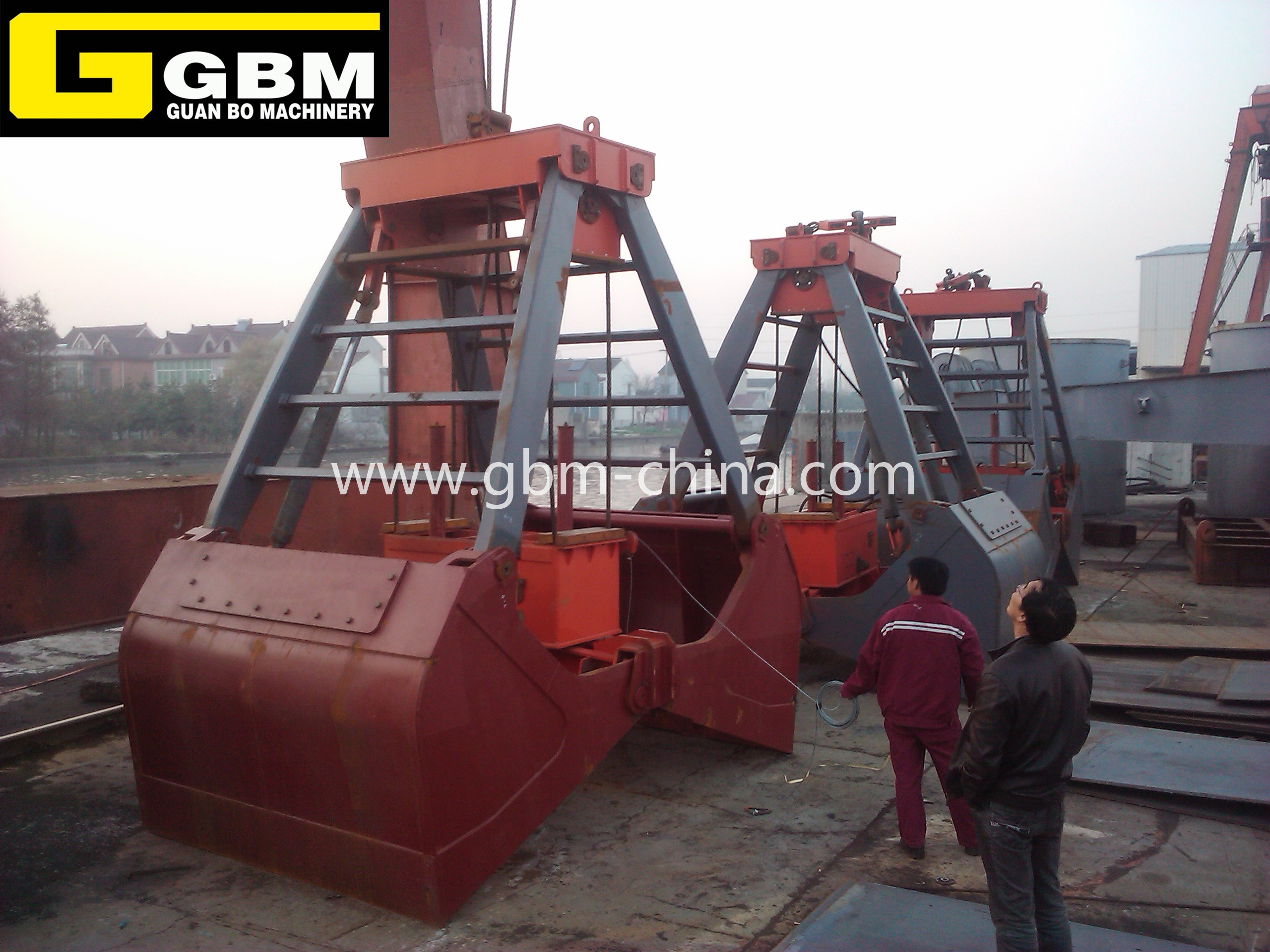

單索手拉雙瓣抓斗是一種配合單索起重機從事黃砂、煤炭、礦粉、散化肥等散貨裝卸的有效工具。抓斗結構簡單，啟閉機構新穎，操作方便，能在各種狀態下準確地完成啟閉動作。抓斗頭部配有卸扣及吊環，直接將抓斗掛到起重機吊鉤上即可使用。抓斗閉合時只需要將抓斗落在物料上，起重機鋼絲繩起升時抓斗自動閉合；若需打開抓斗只需拉動手拉細鋼絲繩，抓斗即可自動空中打開。抓斗裝有緩沖油缸，打開卸料時有很好的緩沖。手拉鋼絲繩能在180度角度任何位置打開抓斗而不會與主鋼絲繩干涉。目前已在國內眾多港口、航運、冶金、建筑、物資儲運等單位廣泛推廣使用，并已批量出口，深受用戶歡迎。

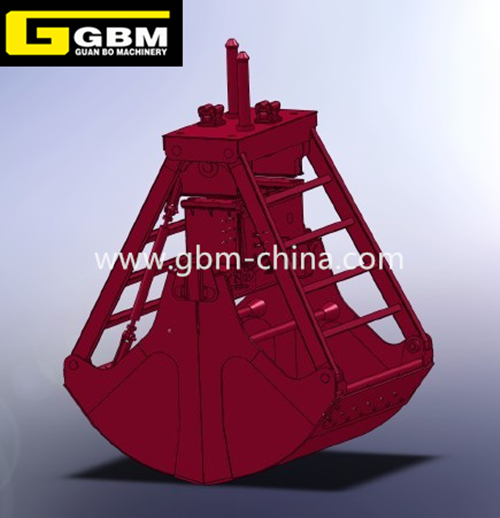

抓斗采用三維虛擬設計，并用ANSYS對抓斗主要結構件進行強度分析及校核，自重分配更加合理，使用壽命更長。

聯系我們

總起重量 (t)		2.0	2.5	3.2	4.0	5.0	6.3	8.0	10.0
自重 (Kg)		920	1100	1400	1700	2100	2600	3350	4100
斗容 (m3)		0.6	0.8	1.0	1.25	1.6	2.0	2.5	3.2
堆積角		30°	30°	30°	30°	30°	30°	30°	30°
滑輪直徑 mm		250	250	280	280	315	315	400	400
鋼絲繩	直徑mm	12	12	12	14	16	18	20	22
	長度 m	6.0	6.0	6.5	6.5	7.5	7.5	9.0	9.0
	行程mm	2440	2440	2740	2740	3200	3200	3730	3730

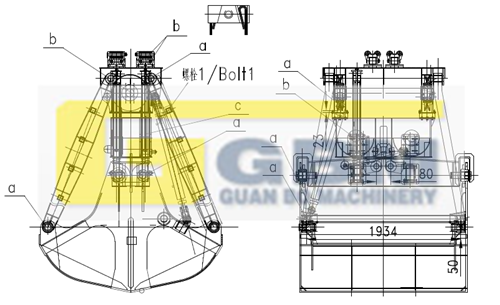

外形尺寸	A	5130	5150	5700	5730	6530	6550	7600	7620
	B	4890	4950	5450	5520	6270	6330	7240	7350
	C	1500	1600	1720	1830	2020	2180	2350	2560
	D	2000	2130	2350	2500	2760	2880	3070	3280
	E	1160	1260	1290	1320	1450	1520	1610	1760
	F	2150	2220	1460	2540	2930	3000	3360	3440
